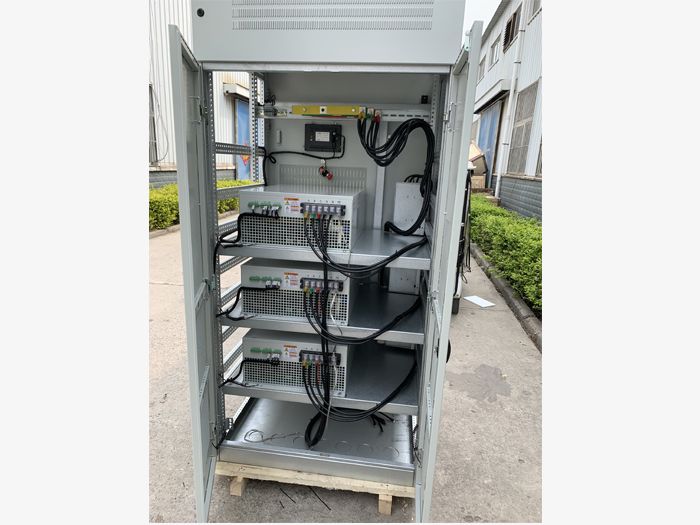

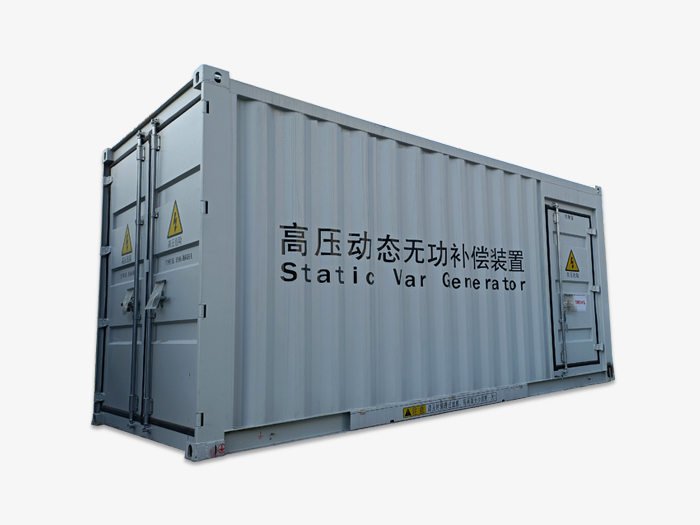

SVG系列高壓動态補償裝置是以lGBT爲核心的無功補償系統,能夠快速連續地提供容性或感性無功功率，實現考核點恒定無功、恒定電壓和恒定功率因數等控制,保障電力系統穩定、快速、優質地運行。

推薦場合:石油化工、電力系統、冶金、電氣化鐵路、城市建設等行業。

技術參數：

額定工作電壓: 6kV，10k V，27. 5kV，35k V ;

額定容量:±1～±10OMv a r ;

輸出無功範圍:感性額定無功到容性額定無功範圍内連續變化;響應時間:≤5m s ;

過載能力:1.2倍過載1 mi n ;

輸出電壓總諧波畸變率（并網前）: ≤5 % ;輸出電流總諧波畸變率THD: ≤3% ;

系統電壓不平衡保護，整定範圍:4 %～10% ;效率:額定運行工況≥99．2 % ;

運行溫度:—20C～+40 ℃ ;貯存溫度:—40 ℃～+65℃ ;

人機界面:采用中文彩色觸摸屏顯示;

相對濕度:月平均值不大于90 %( 25℃) ，無凝露﹔海拔高度:<1000m（高于1000m需定制）﹔

地震烈度:≤8度。

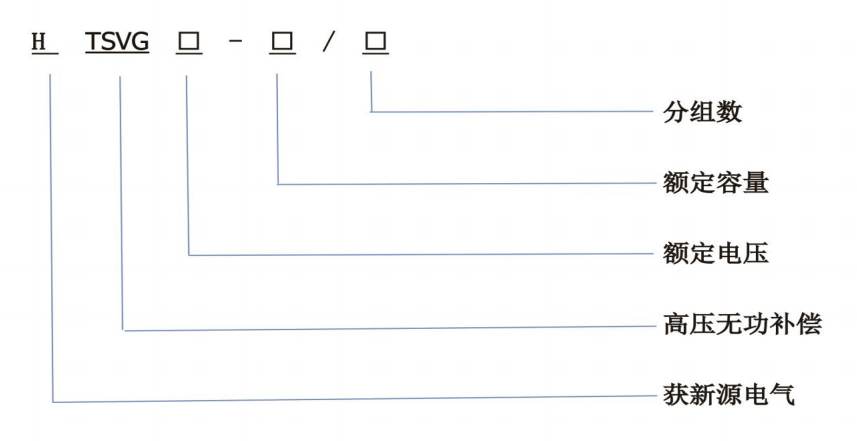

型号含義：

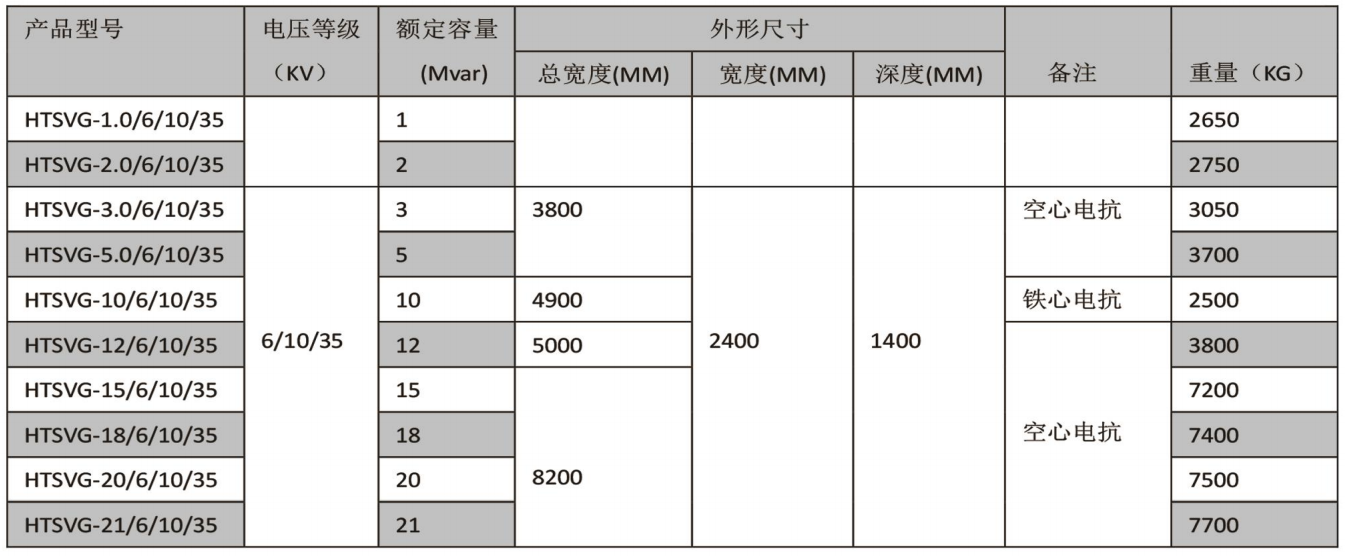

産品選型：
